sử dụng đồng hồ đo điện tử

sử dụng đồng hồ điện tử trong sửa chửa dtdd

_như đã nói ở những bài trước các linh kiện chúng ta thường thấy trên mạch dtdd gồm tụ (C ) Điện trở ( R ) diot ( Dz-D ) .

_vậy ic là gì ? ic là 1 tổ hợp linh kiện được thu gọn lại gồm các thành phần linh kiện trên sau đó được tạo hình ( gọi đơn giản là đổ keo thành 1 khối ) .nên bản thân ic cũng có trở trực tiếp như từng linh kiện rời vậy.

H1 là thang đo diot ( nội trở hay tổng trở ) là thang đo chúng ta dùng chính trong việc sửa chửa.

~ khi đo que dương ( que đỏ ) sẽ chấm vào mass ( mass chung mà trên sơ đồ hiển thị là xanh lá cây ) và que đen sẽ chấm vào những điểm cần đo

~ H2 là bản trở theo sơ đồ chúng ta dc cung cấp từ nhà phân phối ( ở đây khuyến nghị nên dùng zxw ).

~ nếu đo vào những chân vàng ( chân data mà không phải chân xanh lá ) mà đồng hồ về zero như H3.thì ta gọi chân đang đo ấy chạm mass .

~ nếu trên sơ đồ hiển thị chân ( ví dụ như socket H2 ) số 6 của socket là 0.034 mà ta đo đúng trở hoặc chênh lệch xíu ( đồng hồ điện tử cho phép sai số +- 0.050 và tuỳ vào loại đồng hồ chúng ta dùng ) thì ta gọi chân đang đo là trở chuẩn ….

~ nếu đồng hồ đo ra chênh lệch quá nhiều so với sơ đồ thì ta gọi là sai trở ( đây là nguyên nhân dẫn đến lổi chức năng của thiết bị )

-ngay cả ic chúng ta cũng đo theo nguyên tắc ấy ( lưu ý sơ đồ hiển thị trở khi không có ic )và chúng ta chỉ đo trên main như sơ đồ hiển thị .

~ đo socket đo chân ic ( trên main ) thì ta gọi là đo tổng trợ hoặc nội trở ( đây là đo nguội ) vì chỉ đo khi không cần cấp nguồn cho main

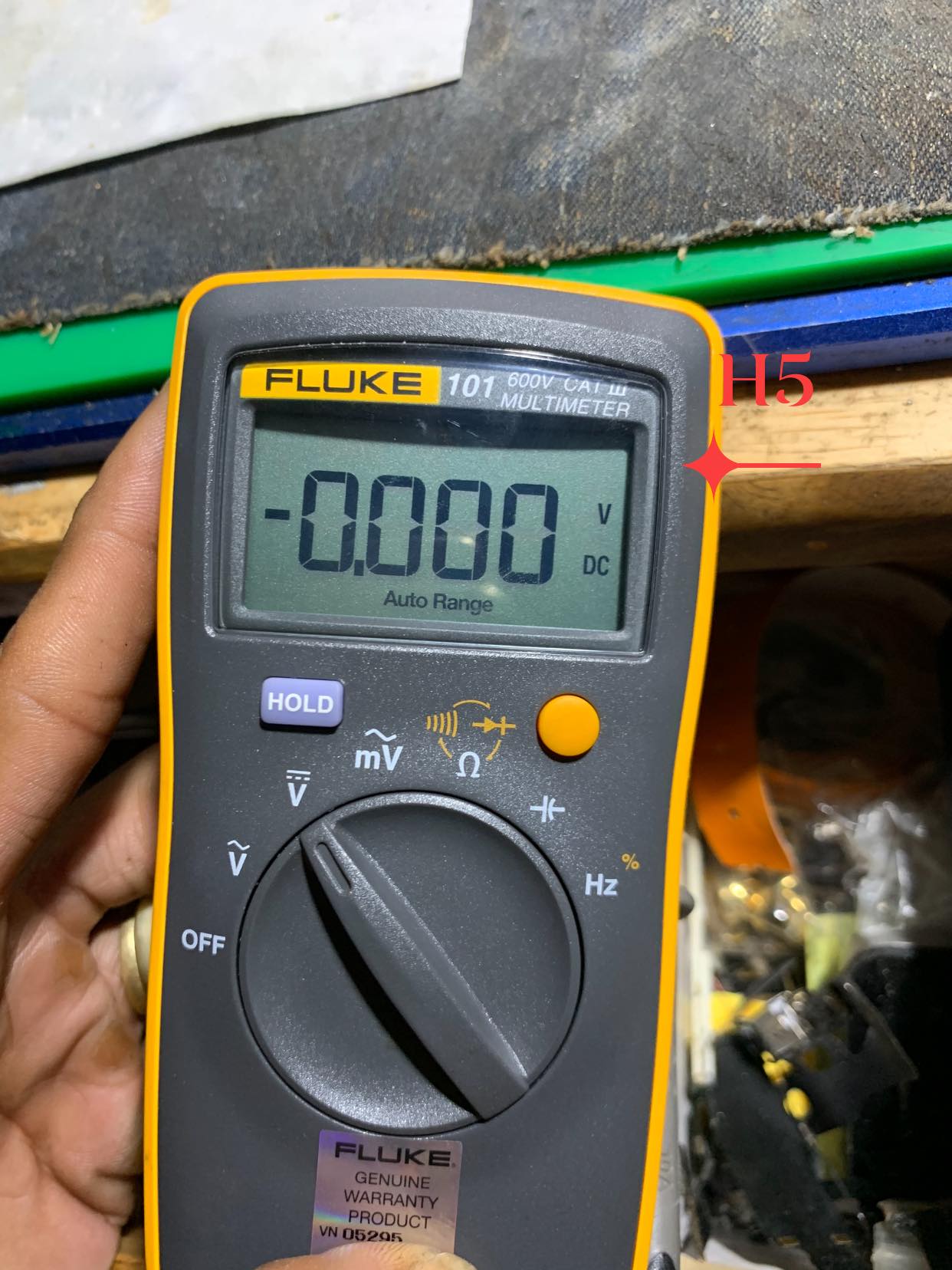

_H5 là thang đo áp ( volt ) hay còn gọi là đo nóng…chỉ khi ta cấp nguồn và bật nguồn các áp này mới đo được .

~ những chân áp trên sơ đồ hiển thị ví dụ như 1v8 -3v0 17v5 v..v….thì mặc định nó vẫn là 1 chân data như những chân khác bình thường nhưng chỉ mang thêm 1 áp chảy qua nó khi được kích hoạt và hoạt động bình thường ( là khi ta cấp nguồn và bấm power on )

nên đo áp còn gọi là đo nóng…
