Nhận diện linh kiện iPhone 7

Tên IC, chức năng và sơ đồ của từng IC trên main iPhone 7

iPhone 7 có hai kiểu main xài hai loại chip baseband của hai nhà sản xuất khác nhau là intel và quallcom. Phần PDA thì giống nhau chỉ khác bên phần sóng.

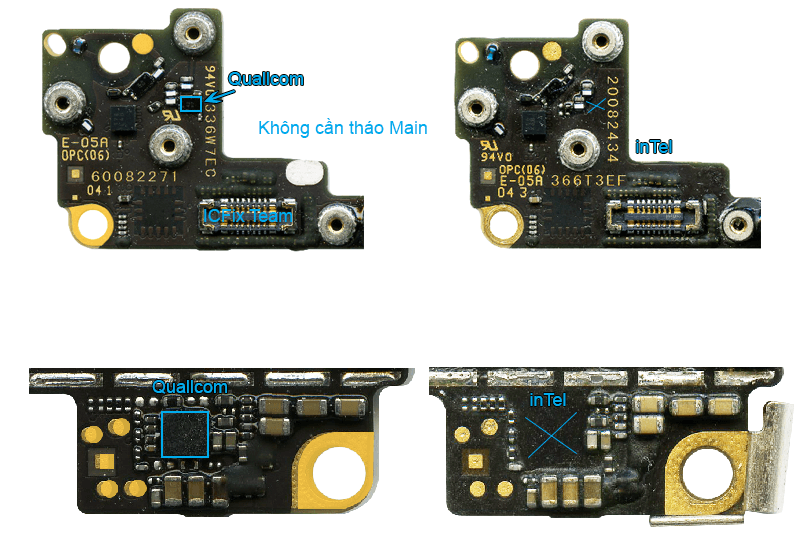

Hướng dẩn phân biệt kiểu main iPhone 7 intel và quallcom :

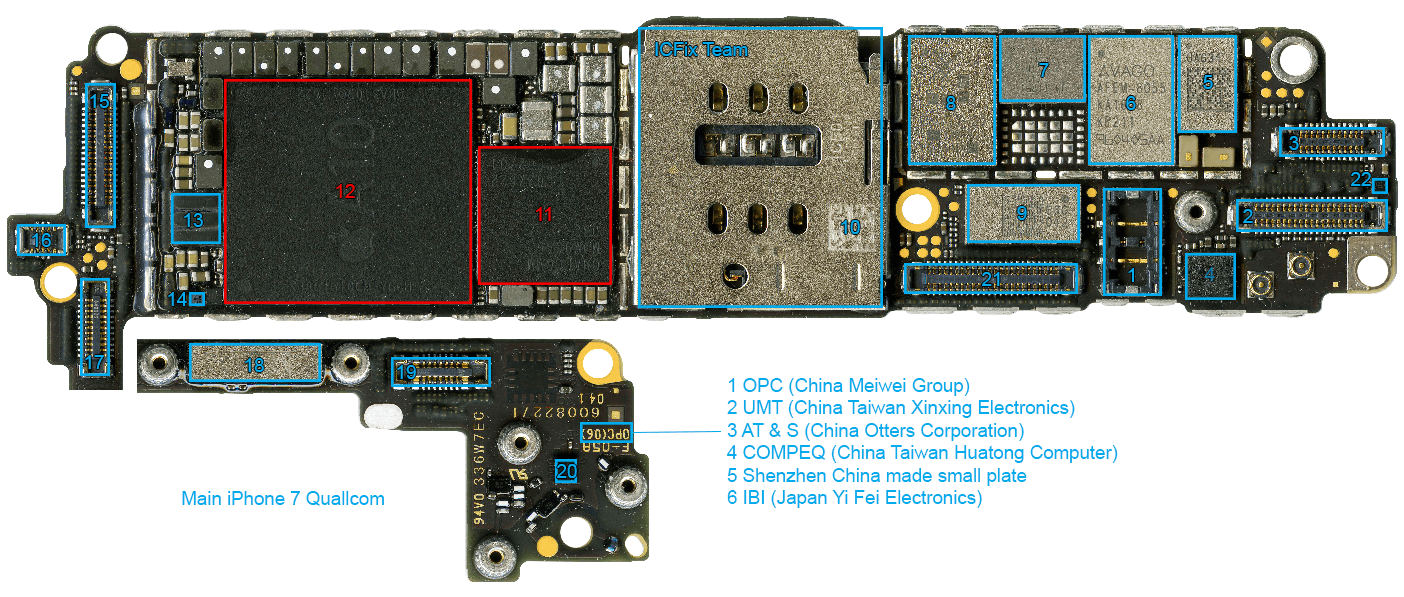

Dựa vào hình bên dưới so sánh với main thực tế đang cầm trên tay. Linh kiện cần nhận diện là số bao nhiêu thì dò list bên dưới và nhấn vào để tới được sơ đồ phân tích linh kiện đó và các bước sửa chữa các lỗi do linh kiện đó quản lý.

1. J2201 chân pin iPhone 7.
2. J4502 Socket quản lý màn hình, cảm ứng, đèn màn hình iPhone 7.
3. J3801 Socket quản lý Touch 3D, vân tay phản hồi Home iPhone 7.
4. U2404 IC cảm biến xoay màn hình iPhone 7.
5. QPOET_RF IC cấp áp cho công suất sóng iPhone 7.
6. MBHBPA_RF công suất băng tần cao iPhone 7.
7. TDDPA_RF công suất 3G 4G iPhone 7.
8. LBPA_RF công suất băng tần thấp iPhone 7.
9. M2800 tập hợp các cuộn dây boost áp iPhone 7.
10. J_SIM_RF ổ sim iPhone 7.
11. BB_RF IC baseband iPhone 7.
12. U0700 CPU PDA iPhone 7.
13. U3301 IC quản lý loa trong “loa nghe gọi” iPhone 7.
14. NFCSW_RF IC chuyển mạch cấp áp NFC.
15. J4503 Socket quản lý camera trước — loa trên — cảm biến iPhone 7.
16. TUNFX_RF Socket GPS iPhone 7.
17. J4501 Socket quản lý camera sau iPhone 7.
18. M2600 IC đèn Flash iPhone 7.
19. J4504 Socket quản lý các phím vật lý, đèn flash, Micro camera sau iPhone 7.
20. U2402 IC la bàn iPhone 7.
21. J4101 Socket quản lý cáp xạc, tai nghe, taptic engine rung, Chuông dưới iPhone 7.
22. U3801 IC cấp áp Touch 3D iPhone 7.

— — —

1. UATCP_RF
2. GSMPA_RF IC công suất sóng 2G iPhone 7.
3. U3703 IC cấp áp màn hình và cảm ứng iPhone 7.
4. U3702 IC cấp áp 16V cho vân tay iPhone 7.
5. U3701 IC cấp áp đèn màn hình iPhone 7.
6. XCVR0_RF IC Trung tần lớn iPhone 7.
7. U2101 IC xạc iPhone 7.
8. Q2101 chuyển mạch Vbatt – VCC main “giống cầu chì”
9. MHBDSM_RF iPhone 7.
10. LBDSM_RF iPhone 7.
11. XVCR1_RF IC trung tần nhỏ iPhone 7.
12. U3502 IC taptic engine rung iPhone 7.
13. U3402 IC DAC khuyếch đại chuông dưới iPhone 7.
14. U4001 IC USB iPhone 7.
15. U1701 ổ cứng PCIE iPhone 7.
16. U3101 IC audio code iPhone 7.
17. U3601 cặp IC phản hồi rung của nút home.
18. BBPMU_RF IC nguồn baseband iPhone 7.
19. EPROM_RF IC baseband eeprom iPhone 7.
20. RFBUF_RF
21. U3602 cặp IC phản hồi rung của nút home.
22. U2301
23. U1101 logic eeprom còn gọi là semi eeprom.
24. U1801 IC nguồn PDA iPhone 7.
25. NFBST_RF IC nguồn NFC iPhone 7.
26. NFC_RF IC NFC iPhone 7.
27. WLAN_RF IC wifi bluetooth iPhone 7.
