Nhận diện linh kiện iPhone 6S Plus

Tên IC, chức năng và sơ đồ của từng IC trên main iPhone 6S Plus

iPhone 6S và 6S Plus là một cặp anh em song sinh nên đa phần chi tiết sẽ giống nhau linh kiện xài chung qua lại lẩn nhau. Chỉ khác nhau ở vị trí đặt linh kiện trên main và cụm cảm ứng màn hình to nhỏ. Phần sóng hoàn toàn giống nhau.

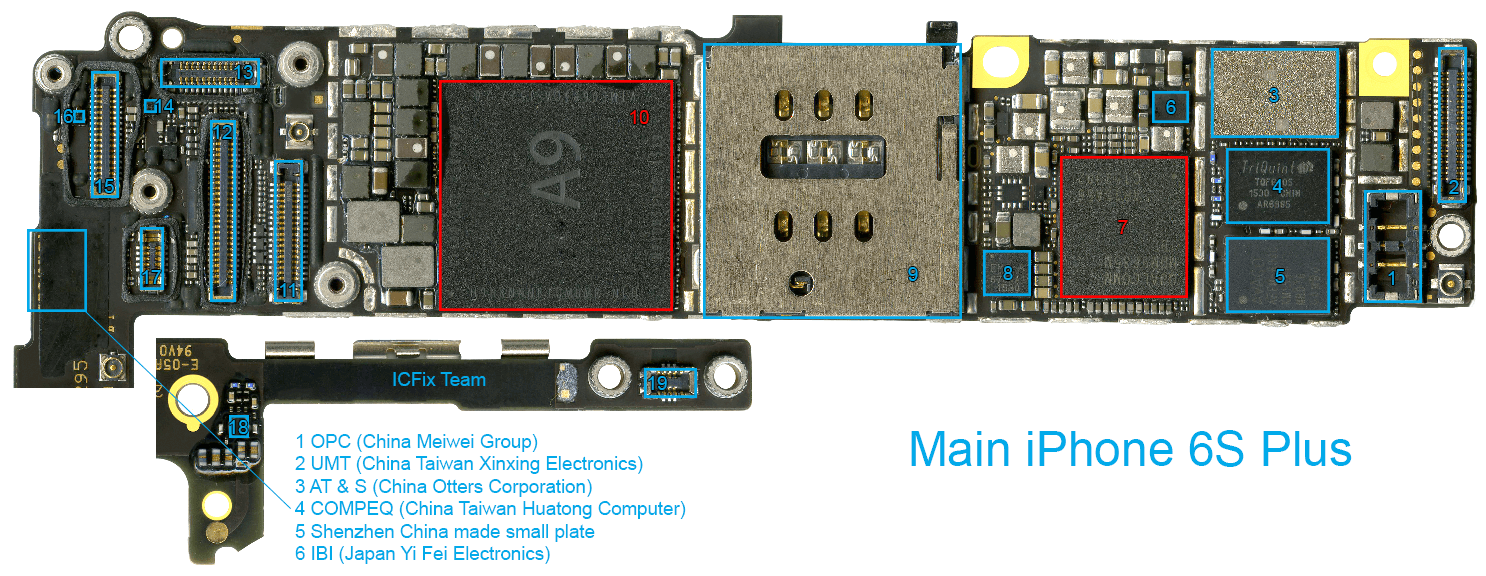

Dựa vào hình bên dưới so sánh với main thực tế đang cầm trên tay. Linh kiện cần nhận diện là số bao nhiêu thì dò list bên dưới và nhấn vào để tới được sơ đồ phân tích linh kiện đó và các bước sửa chữa các lỗi do linh kiện đó quản lý.

Hướng dẫn nhận diện linh kiện iPhone 6S Plus :

1. J2400 chân pin iPhone 6S Plus.
2. J4600 Socket quản lý xạc cáp tai nghe micro rung chuông tai nghe iPhone 6S Plus.
3. up
4. U_HBPA_RF công suất băng tần cao iPhone 6S Plus.
5. UMBPA IC công suất sóng 3G 4G iPhone 6S Plus.
6. U_QPT_RF IC cấp áp công suất phát sóng iPhone 6S Plus.
7. U_BB_RF IC baseband iPhone 6S Plus.
8. U3010 IC quản lý cảm biến xoay màn hình iPhone 6S Plus.
9. J3001_RF khay sim iPhone 6S Plus.
10. U0600 CPU PDA iPhone 6S Plus.
11. J3100 socket quản lý cam trước, micro, loa, cảm biến iphone 6S Plus.
12. J4200 Socket màn hình cảm ứng và đèn màn hình iPhone 6S Plus.
13. J4100 Socket quản lý Touch 3D, vân tay, nút home iphone 6S Plus.
14. U4100 IC cấp áp 2v75 cho 3D Touch iPhone 6S Plus.
15. J3200 Socket camera sau iPhone 6S Plus.
16. U3200 IC cấp áp 2v85 cho camera sau iPhone 6S Plus.
17. J4700 Socket quản lý phím nguồn đèn Flash Micro cam sau iPhone 6S Plus.
18. U5411_RF IC anten GPS iPhone 6S Plus.
19. J4701 Socket quản lý phím volume lên xuống gạt rung 6S Plus.

1. Q2300 chuyển mạch Vbatt – VCC Main iPhone 6S Plus “giống cầu chì”.
2. U3700 IC DAC quản lý chuông loa ngoài iPhone 6S Plus.
3. U2300 IC xạc iPhone 6S Plus.
4. up
5. UHASM_RF switch anten băng tần cao iPhone 6S Plus.
6. ULASM_RF switch anten băng tần thấp iPhone 6S Plus.
7. U_WRT_RF IC trung tần iPhone 6S Plus.
8. U_2GPA_RF IC công suất sóng 2G iPhone 6S Plus.
9. U4500 IC USB quản lý cáp xạc iPhone 6S Plus.
10. U3800 IC quản lý rung taptic engine iPhone 6S Plus.
11. U_PMU_RF IC nguồn baseband iPhone 6S Plus.
12. U_EPRM_RF IC baseband eeproom iPhone 6S Plus.
13. U0900 logic eeprom iPhone 6S Plus.
14. u1500 o cung pcie iphone 6s plus.
15. U3020 IC phosphorus sensor cảm biến khí áp suất iPhone 6S Plus.
16. up
17. U3500 IC audio code quản lý loa mic tai nghe iPhone 6S Plus.
18. U5302 RF IC cấp áp 5V NFC iPhone 6S Plus.
19. U4000 IC cấp áp màn hình và cảm ứng iPhone 6S Plus.
20. U5301 RF IC quản lý NFC iPhone 6S Plus.
21. U4050 IC đèn màn hình iPhone 6S plus mất nửa bên đèn.
22. U4020 IC đèn màn hình iPhone 6S Plus mất đèn hoàn toàn.
23. U5200_RF IC wifi bluetooth iPhone 6S Plus.
24. U_VOX_RF anten wifi gps iPhone 6S Plus.
25. U3000 IC la bàn iPhone 6S Plus.
